Produktmerkmale des Luxman L-509Z
Der Zeitraum ist nicht zufällig gewählt. Das geschichtsträchtige Unternehmen feiert in diesem Jahr 100-jähriges Firmenjubiläum. Der beste Zeitpunkt, die neue Speerspitze im Portfolio vorzustellen. Der L-509Z ist das neue Topmodell der japanischen Ingenieure und die konsequente Weiterentwicklung des Vorgängers.
Technische Features:
Hochstabile Stromversorgung
Der L-509Z ist mit LUXMANs traditioneller, hochstabiler Stromversorgungsschaltung ausgestattet, die einen maßgeschneiderten, hochgeregelten 600VA El-Transformator und neu entwickelte Großkapazitäts-Filterkondensatoren (10.000μFx 8) beinhaltet.
Hochqualitativer Phono-EQ
Der eingebaute hochwertige Phono-Equalizer-Schaltkreis, der sowohl MM- als auch MC-Tonabnehmer unterstützt, verfügt über einen neuen zweistufigen Gain-Schalter, mit dem zwischen hohen und niedrigen MC-Einstellungen gewählt werden kann, um ein breiteres Spektrum an MC-Tonabnehmern zu unterstützen und die Qualität der Vinyl-Wiedergabe sowohl in Bezug auf die Bedienung als auch auf die Klangqualität zu verbessern. Außerdem befindet sich jetzt eine Mute-Taste auf der Frontplatte.
3-Band-Klangregelung
Zusätzlich zu BASS und TREBLE gibt es einen neuen MIDDLE-Regler, der im Frequenzbereich von Vocals und Lead-Instrumenten wirksam ist. LR-Balance, Line Straight, Loudness und andere Funktionen sind ebenfalls bequem zu handhaben.
Sorgfältige Originaltechnologie
Für den Hauptsignalweg werden Peel-Coat-Leiterplatten verwendet, die die negativen Auswirkungen der Beschichtungsfolie, die die Klangqualität beeinträchtigen können, eliminieren. Jedem Detail wurde besondere Aufmerksamkeit gewidmet, wie z. B. der Beeline-Konstruktion, bei der die Schaltkreise auf dem kürzest möglichen Weg verlegt werden, sowie einem nicht abgewinkelten Verdrahtungsmuster für eine reibungslose Signalübertragung.
Niederohmige Übertragung
Große, niederohmige Lautsprecherrelais sind parallel geschaltet, um die Antriebskraft von der leistungsstarken Stromversorgung und den Ausgangsschaltungen zu übertragen. Interne, ultradicke 3,5 mm2 Kabel sind direkt mit den Lautsprecheranschlüssen verbunden, um eine niederohmige Übertragung zu gewährleisten und einen Dämpfungsfaktor von 330 zu erreichen (Strominjektions-Methode).

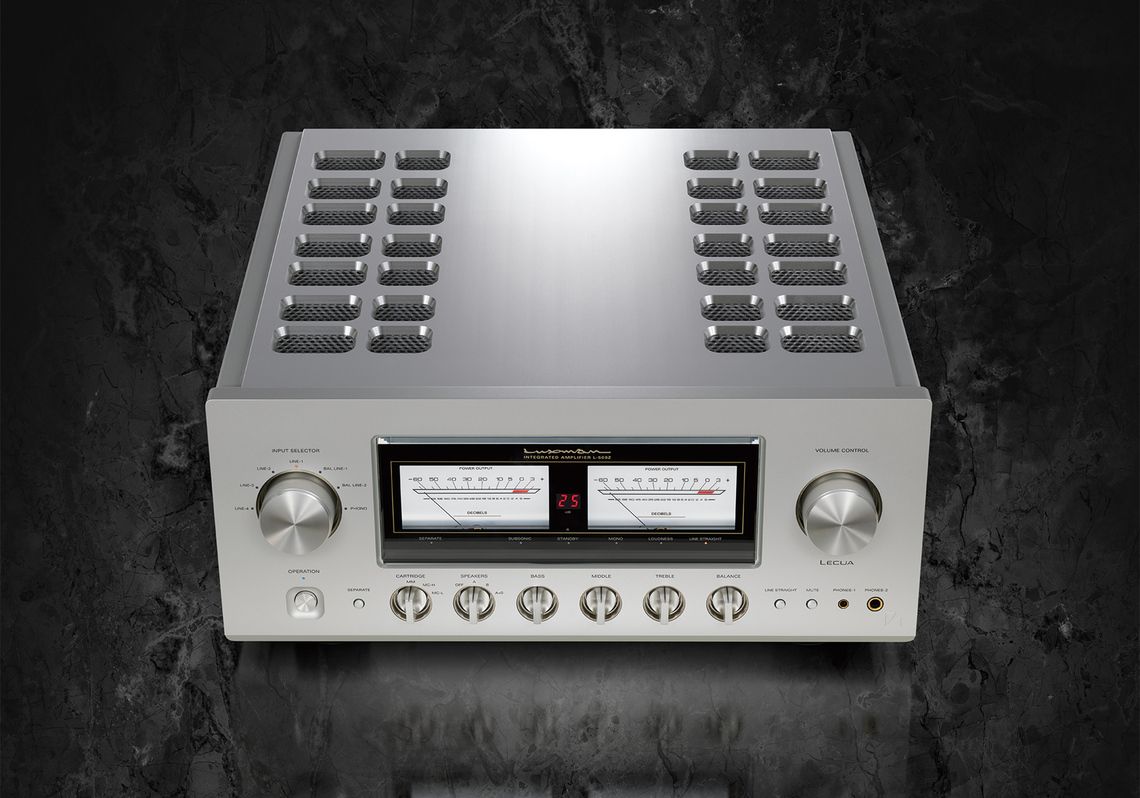

Deckplatte: Exquisites Hairline-Finish
Die Deckplatte besteht aus ultradickem Aluminium mit einem exquisiten Hairline-Finish. Die großen Lüftungsöffnungen sind sorgfältig einzeln eingearbeitet, um eine effiziente Wärmeableitung zu gewährleisten. Das Gerät wird von vier großen Isolierfüßen aus Gusseisen getragen, deren Dichtegradient das Hauptchassis vor unerwünschten externen Vibrationen schützt.

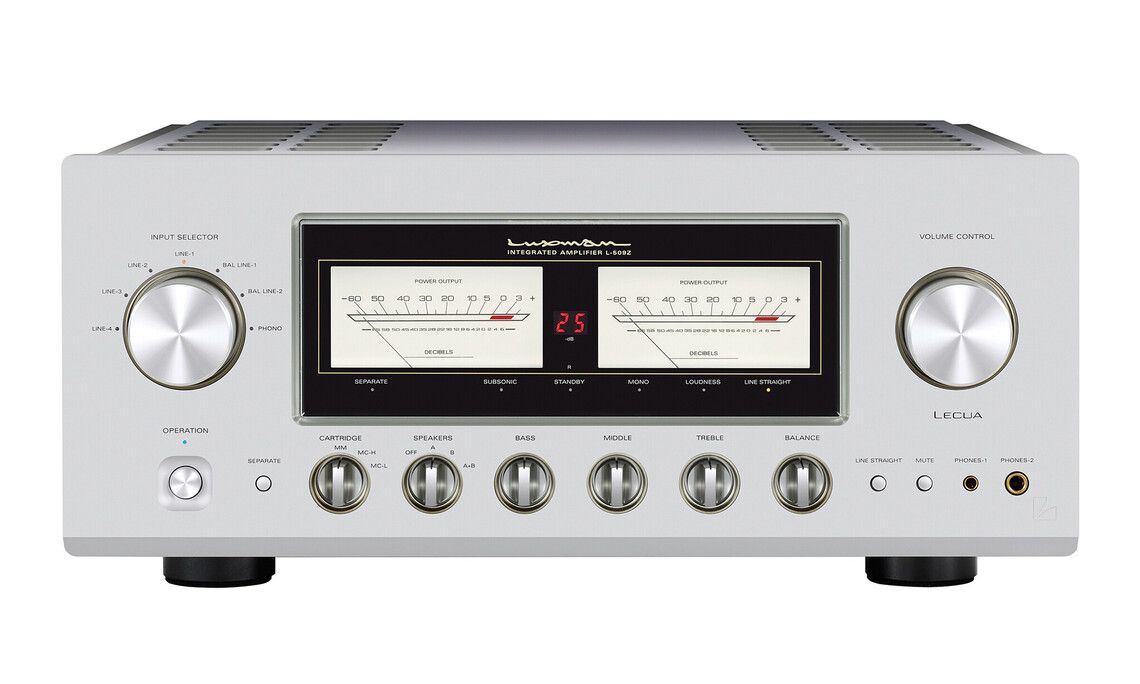

Große VU-Pegelanzeige mit Nadelbewegung und 7-Segment-LED
Analoge VU-Meter mit Nadelbewegung sind ein traditionelles Design-Statement, das LUXMANs Halbleiter-Vollverstärker mit Stolz kennzeichnet. Der L-509Z ist mit zwei großen Pegelanzeigen ausgestattet, die von LEDs beleuchtet werden und ein sensibles Ansprechverhalten ermöglichen. Die neu eingebaute 7-Segment-LED-Anzeige zwischen der linken und rechten Pegelanzeige zeigt den aktuellen Dämpfungswert an und ist vom Hörplatz aus gut sichtbar.
Kopfhörerausgänge mit Erdungsisolierung
Zusätzlich zum φ6,3mm-Standardanschluss wurde ein φ4,4mm-Anschluss mit unabhängiger linker und rechter Erdung für angenehmen Kopfhörergenuss hinzugefügt. Die Verwendung von mit symmetrischen Kabeln ausgestatteten Kopfhörern verbessert die L-R-Trennung und Lokalisierung und umgibt den Hörer mit einem herrlichen dreidimensionalen Klang.

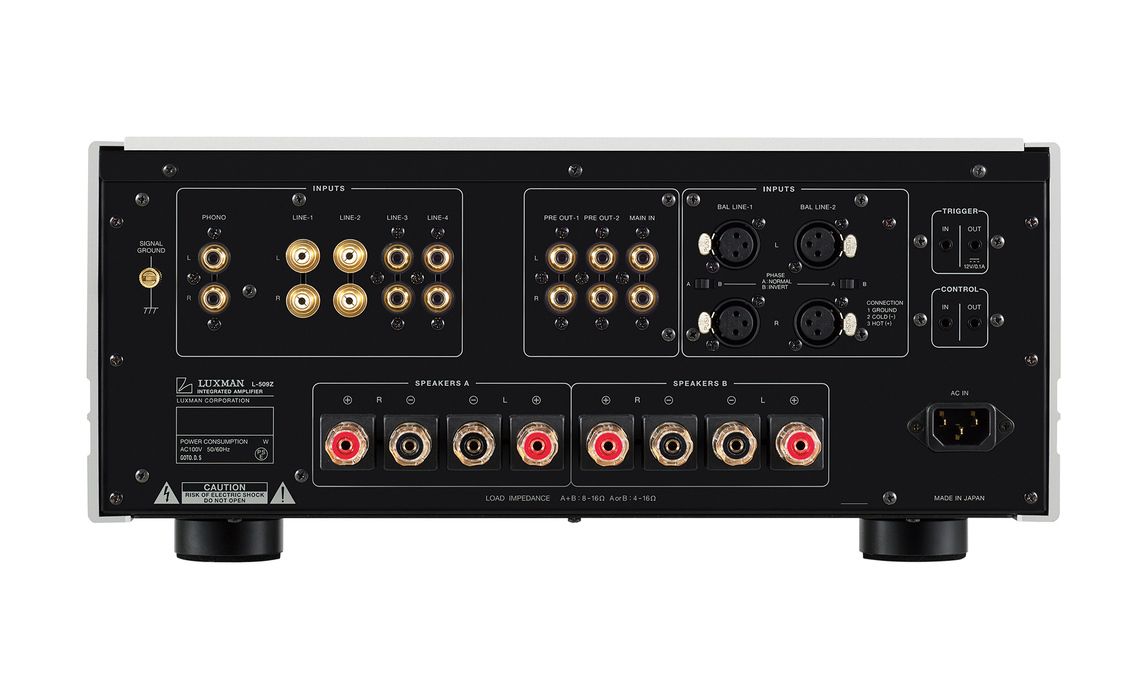

Hochwertige Eingangs-/Ausgangsanschlüsse
Für LINE-1 und 2 werden hochqualitative Original-Cinch-Anschlüsse verwendet. Separate Ein- und Ausgänge für die Systemerweiterung sind mit zwei Vorverstärkerausgängen ausgestattet. Zwei große Lautsprecherausgangsklemmen mit unabhängiger Ein-/Ausschaltung ermöglichen Bi-Wire-Verkabelung.
Ergonomische Aluminium-Fernbedienung
Die robuste, ergonomische Fernbedienung aus Aluminiumlegierung kann auch kompatible LUXMAN-CD-Player bedienen, die nach 1996 auf den Markt kamen.
-
Nennleistung:
- 120W + 120W (8Ω)
- 220W + 220W (4Ω)
Eingangsempfindlichkeit/-impedanz:
- PHONO (MM): 2,5mV/47kΩ
- PHONO (MC-H): 0,3mV/100Ω
- PHONO (MC-L): 0,1mV/40Ω
- LINE: 180mV/47kΩ
- BAL.LINE: 180mV/79kΩ
- MAIN IN: 1.1V/47kΩ
Ausgangsspannung: PRE OUT: 1V#
Frequenzgang:
- PHONO: 20Hz bis 20kHz (±0,5dB)
- LINE: 20Hz bis 100kHz (innerhalb -3dB)
Harmonische Gesamtverzerrung:
- 0,007% oder weniger (8Ω, 1kHz)
- 0,03% oder weniger (8Ω, 20Hz bis 20kHz)
S/N-Verhältnis (IHF-A):
- PHONO (MM): 87dB oder mehr
- PHONO (MC-H): 70dB oder mehr
- PHONO (MC-L): 62dB oder mehr
- LINE: 106dB oder mehr
Lautstärkeregelung: LECUA-EX
Verstärkungsrückkopplungsschaltung: LIFES 1.0
Ausgangskonfiguration: Bipolar 4-Parallel Push-Pull
Dämpfungsfaktor: 330
Maximaler Regelbereich der Klangregelung:
- BASS: ±8dB bei 100Hz
- MIDDLE: ±8dB bei 760Hz
- TREBLE: ±8dB bei 10kHz
Spannungsversorgung: 230V~(50Hz) / 115V~(60Hz)
Leistungsaufnahme:
- 390W
- 150 W (bei Nullsignal), 0,5 W (im Standby)
Außenabmessungen: 440(B) x 193(H) x 463(T) mm, Vorderseitiger Regler von 20 mm und rückseitiges Terminal von 37 mm in der Tiefe enthalten
Nettogewicht: 29,4 kg (Hauptgerät)
Lautsprecheranschluss: Abmessung Breite a: 16 mm oder weniger
Unterstützte Y-Klemme: Breite b: 7 mm oder mehr
-
- Katalog zum L-509Z (4,17 MB)
- Hier kommen Sie zum ausführlichen Katalog dieses Models
-
- Bedienungsanleitung Luxman L-509Z (784,61 kB)
- Hier kommen Sie zur Bedienungsanleitung des Luxman L-509Z
-
