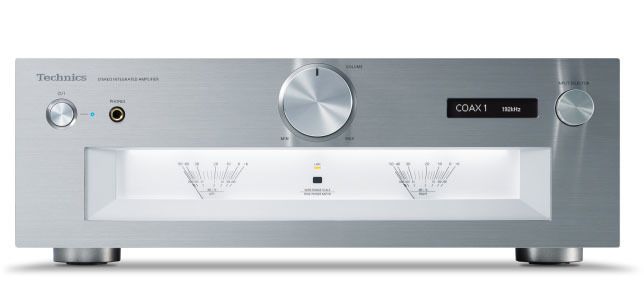

Technics SU-G700M2E

Mit einer ganzen Reihe von technischen Innovationen tritt der elegante Technics Vollverstärker SU-G700M2 an. Der Kenner merkt sofort die jahrzehntelange Expertise, die das japanische Unternehmen bei Bau hochwertiger integrierter Verstärker besitzt. Hier findet sich nicht „Technik von der Stange“, die vielleicht optisch attraktiv verpackt wurde, sondern ein durchdachtes Produkt, das mit Hilfe modernster Merkmale den Ansprüchen des versierten HiFi-Liebhabers vollauf gerecht wird. Störender Jitter wird eliminiert, das Netzteil ist höchsten Anforderungen gewachsen, und möchte man in aller Ruhe hören, steht ein Class AA-Kopfhörerverstärker der Premiumklasse bereit. Plattenfans freuen sich zudem über den äußerst aufwändigen, rauscharm agierenden Phono-EQ. Insgesamt eine hervorragende Option für Anwender, die zum absolut vertretbaren Kaufpreis einen bis ins Detail mit größtmöglicher Sorgfalt konzipierten und mit modernsten Methoden gefertigten Hi-Fi-Verstärker suchen.

Jitter ist ein ärgerliches Phänomen und wird durch falsches Timing bei der Master Clock, die bei der digital-analogen Signalwandlung zum Einsatz kommt, verursacht. Hörbar wird Jitter durch unschöne Verzerrungen in digitalen Systemen. Damit dieser „Störenfried“ ein für alle Mal verbannt wird, führt Technics eine effektive Jitter-Reduktionsschaltung ein. Sie bietet einen Taktgenerator fürs Noise Shaping im unteren Frequenzbereich sowie einen äußerst exakt arbeitenden Abtastraten-Konverter im hohen Frequenzbereich. Zusätzlich verwenden die Japaner eine neu entwickelte PWM-Wandlergruppe ein, damit Fehler bei der Umwandlung in PWM (Pulse Width Modulation) ausgeschlossen werden können. Dieser Schaltkreis perfektioniert die Geschwindigkeit des Noise Shapings, den Grad der Requantisierungszahl sowie die PWM-Graduation, um ohne Beeinträchtigung des Dynamikbereiches der hochauflösenden Signale eine perfekte Wandlung in PWM-Signale zu erreichen. Insgesamt fördert diese aufwändige und exklusive Technologie eine äußerst facettenreiche Musikwiedergabe.

Die Impedanz von Lautsprechern verändert sich mit der Frequenz. Daher muss der Leistungsverstärker in der Lage sein, unabhängig von d er aktuell anliegenden Impedanz beim Antrieb des Lautsprechers souverän zu agieren. Konventionelle digitale Verstärker steuern die Boxen mittels eines Tiefpassfilters innerhalb der Ausgangsstufe an. Dadurch ist der Einfluss der Impedanz-Charakteristika der verbundenen Schallwandler deutlich stärker, was sich als störend erweist. Obwohl bei herkömmlichen Verstärkern die Amplitudeneigenschaften durch negative Rückkopplung kontrolliert werden, ist eine Optimierung der Phaseneigenschaften unmöglich. Aus diesem Grund entwickelte Technics einen adaptiv arbeitenden Optimierungs-Algorithmus für die Lautsprecherimpedanz zur Serienreife gebracht. Mittels hochklassiger, präziser digitaler Signalverarbeitung wird hier die Impulsantwort der angeschlossenen Lautsprecherbox korrigiert. Um dies zu erreichen, misst das Technics-System die Amplituden-Phasen-Charakteristika des Verstärkers bei angeschlossenen Lautsprecher.. Das ist bei normalen Verstärken nicht möglich. Die zeitliche Richtigkeit des entstehenden Verstärkersignals hat ein räumlich absolut präzises Klangbild zur Folge.

Dieses Hochleistungs-Schaltnetzteil stellt eine stabile Leistung bei gleichzeitig sehr geringem Rauschen sicher. Die Hochfrequenz-Schaltung reduziert Brummen, indem eine Schaltfrequenz weit außerhalb des Audio-Übertragungsbereiches verwendet wird (die Schaltung arbeitet im 400 kHz-Band).  Dadurch kommt es zur Eliminierung störender Artefakte im Audio-Übertragungsbereich. Zusätzlich kommt ein „Super Low Noise Regulator“ zum Einsatz, der den durch die festgelegte Schaltfrequenz und der damit verbundenen Abnahme der Regelung verursachten Rauschanteil in hohen Frequenzbereichen auf ein Minimum herabsetzt. Das Resultat aller konstruktiven Maßnahmen ist eine sehr rasch ansprechende Stromversorgung mit einer enormen Performance.

In integrierten Verstärkern arbeiten zahlreiche Schaltkreise, darunter welche, die Mikrosignale an den Eingängen verarbeiten, und andere, die große Ströme handhaben, wie Ausgangsschaltungen oder Stromversorgungsschaltungen. Der SU-G700M2 verwendet eine dreiteilige Gehäusekonstruktion mit Trennwänden zwischen den Schaltungsblöcken, deren Zuordnung je nach dem zu verarbeitenden Signalpegel erfolgt. Durch diese Maßnahmen werden Interferenzen zwischen den Schaltungsblöcken verhindert und eine besonders feinfühlige klare Klangqualität garantiert. Überdies – als Ergänzung zur dreiteiligen Konstruktion - verfügt das SU-G700M2 über ein Bodenchassis mit einer zweischichtigen Konstruktion aus 1,2 mm und 2 mm dicken Stahlplatten, eine Oberseite aus 1,6 mm dicken Stahlplatten und eine 7 mm dicke Aluminiumfrontplatte für eine effektive Vibrationsdämpfung.

Zur deutlichen Herabsetzung von Störgeräuschen wird ein rauscharmer Feldeffekt-Transistor (FET) in Differenzial-Parallelschaltung in der Eingangsstufe verwendet. Eine  Verstärkungseinstellung mit vier Stufen ermöglicht eine perfekte Anpassung an das zum Einsatz kommende Tonabnehmersystem. Damit lässt sie dem Platten-Liebhaber alle Freiheiten in Bezug aufs Equipment und die individuelle Hörumgebung.

Der eingebaute Class AA-Kopfhörerverstärker besitzt getrennte Verstärkungskreise für die Spannungs- und die Stromverstärkung des Kopfhörersignals. Für die Stromverstärkung wird ein Operationsverstärker eingesetzt, der mit hohen Strömen bestens zurechtkommt. Das hochaufgelöste PWM-Ausgangssignal der JENO-Engine wird extrem präzise in ein Analogsignal konvertiert. Das Ergebnis: Die Kopfhörer werden optimal angesteuert. Unabhängig von der Impedanz des Kopfhörers stellt diese Technik eine Musikwiedergabe mit optimal minimierten Verzerrungen in einem ultraweiten Frequenzbereich bereit.
